一、系統簡介

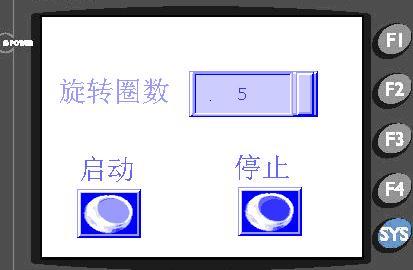

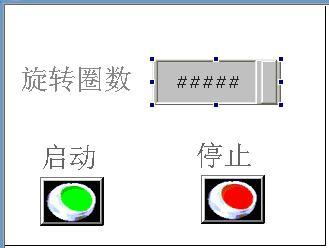

二、寫好PLC、人機的程式如下: ![]() 下載到人機 ![]()
有關人機編程詳細應用請參考《DOP人機界面使用手冊》

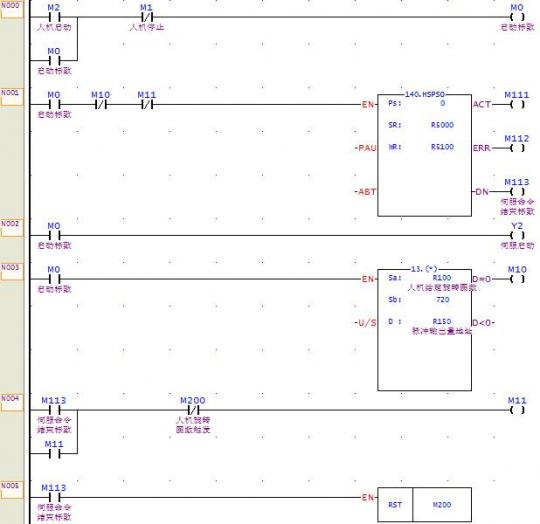

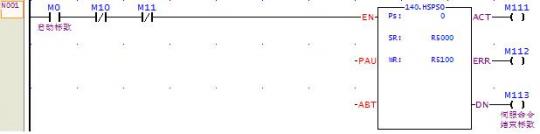

2、PLC程式
程序注解

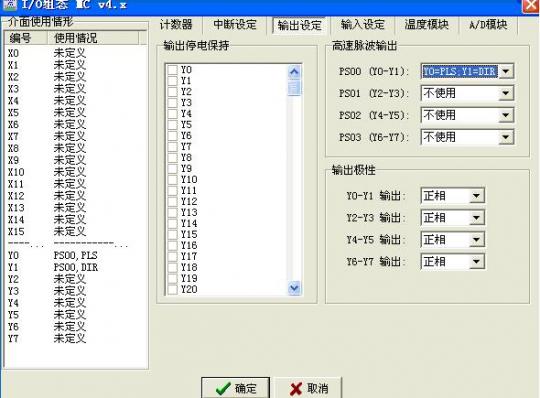

在編程軟件里將PLC的Y0和Y1輸出切換到SCO內部的HSPSO電路,并決定輸出脈沖的工作模式,操作如下:

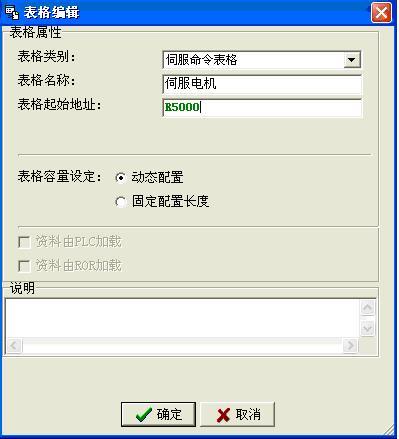

在編程軟件里編輯伺服命令表格:
表格類別:伺服命令表格。

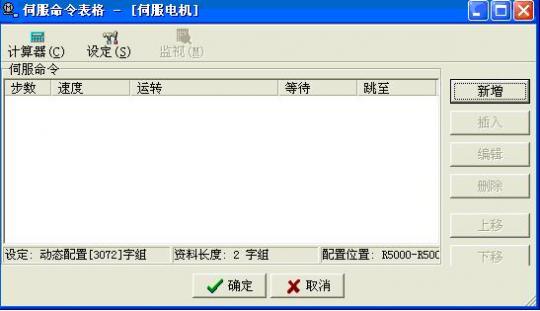

表格名稱:可為聯機表格輸入一容易辨識的名稱,方便日后修改或錯用。 表格起始地址:輸入指令(FUN140)所用的數據表格起始緩存器SR的起始位置。 設定好后點擊確定,跳到以下界面: ![]()

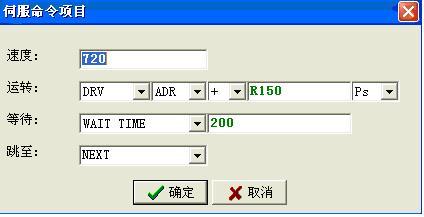

點擊新增轉到下面的畫面:
![]()
速度:脈沖輸出的頻率。

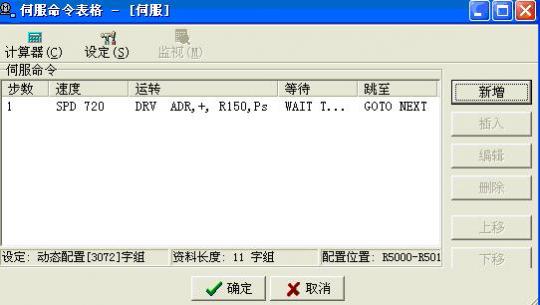

運轉:脈沖輸出量。 等待:當脈沖輸出完成時,欲執行下一步等待指令。 跳至:當等待指令條件滿足時,描述將要執行的步數。 設定完畢點擊確定: ![]()
點擊確定,伺服命令表格設定完成。
有關FUN140(HSPSO)單軸高速脈沖輸出指令的詳細應用請參考《使用手冊—Ⅱ》第十三章:FBS-PLC的NC定位控制。
三、接好所有的硬件連接線路,設定好伺服驅動器的參數

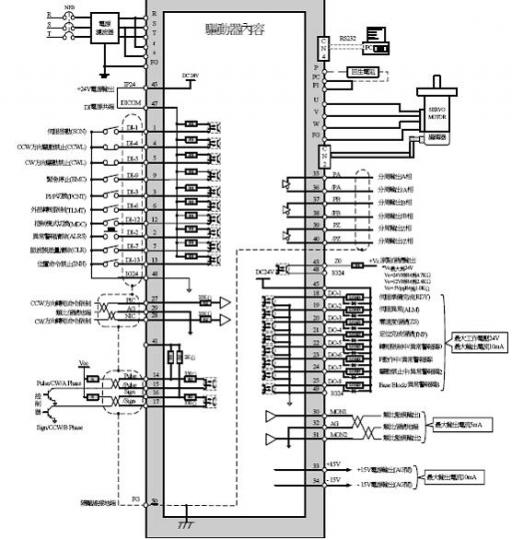

1、 伺服參數: 1) 位置控制參數→pn301.0(位置脈波命令型式選擇)→選“0”(脈沖(pujse)符號(singn))。 2) 位置控制參數→pn302(電子齒輪比分子1) →輸入“32768” 3) 位置控制參數→pn306(電子齒輪比分母) →輸入“3600” 2、 伺服與PLC的硬件接線,參見下圖: ![]()
在接線時45#、47#和41#三腳短接,1#腳由PLC的Y2控制,4#、5#和48#三腳短接,15#和17#位置脈沖命令輸入。
注:伺服驅動器的接線、參數設置和其他功能的使用請參考東元伺服說明書。 |
