程序說明：
1、程式是PLC應用通訊方式控制變頻器的正轉、反轉、停止、調節變頻器的頻率和監視變頻器的輸出頻率和輸出電壓。
2、通訊方式：RS-485 MODBUS協議。

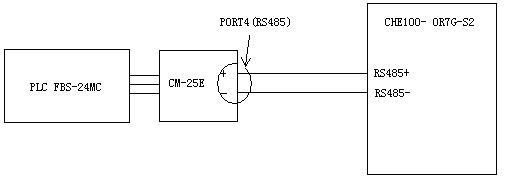

3、所用硬件永宏P(guān)LC FBS-24MC和CM25E通訊模塊，英威騰CHE 100-0R7G-S2變頻器，通訊接線如下圖：
1、程式是PLC應用通訊方式控制變頻器的正轉、反轉、停止、調節變頻器的頻率和監視變頻器的輸出頻率和輸出電壓。
2、通訊方式：RS-485 MODBUS協議。
3、所用硬件永宏P(guān)LC FBS-24MC和CM25E通訊模塊，英威騰CHE 100-0R7G-S2變頻器，通訊接線如下圖：
4、所有的I/O點都是以按鈕的方式輸入，
X1由0→1電機正轉； X2由0→1電機反轉； X5由0→1電機停止運行
X6由0→1變頻器的輸出頻率增加； X7由0→1變頻器的輸出頻率減少。
第一步：設定變頻器（詳細請見變頻器說明書）
1． 設定頻率指令選擇P0.03 為 6
2． 設定******輸出頻率P0.04 為90HZ
3． 設定運行頻率上限 P0.05 為90HZ
4． 設定運行頻率下限 P0.06 為0HZ

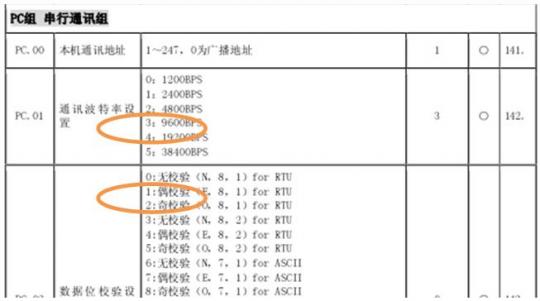

5． 設定本機通訊地址 PC.00 為2
6． 設定通訊波特率 PC.01 為3 (9600BPS)
7． 設定數據位校驗 PC.02 為1 (偶校驗E,8,1)
X1由0→1電機正轉； X2由0→1電機反轉； X5由0→1電機停止運行
X6由0→1變頻器的輸出頻率增加； X7由0→1變頻器的輸出頻率減少。
第一步：設定變頻器（詳細請見變頻器說明書）
1． 設定頻率指令選擇P0.03 為 6
2． 設定******輸出頻率P0.04 為90HZ
3． 設定運行頻率上限 P0.05 為90HZ
4． 設定運行頻率下限 P0.06 為0HZ
5． 設定本機通訊地址 PC.00 為2
6． 設定通訊波特率 PC.01 為3 (9600BPS)
7． 設定數據位校驗 PC.02 為1 (偶校驗E,8,1)
第二步:PLC編程

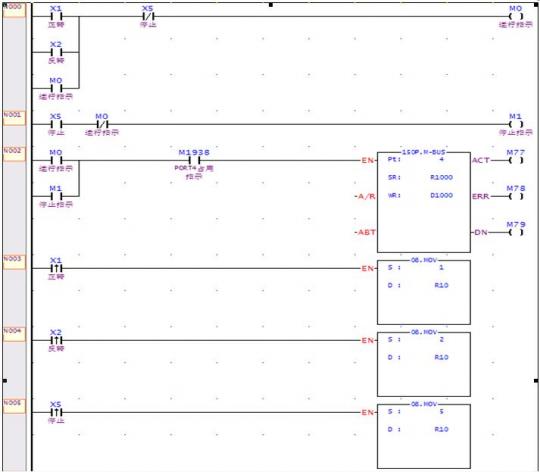

1． 在PLC軟件中編好程序（如下）
1． 在PLC軟件中編好程序（如下）
程序注解：

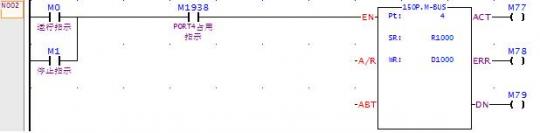

1、PLC的Prot4跟變頻器的通訊指令（FUN150M-BUS）
在編程軟件里編輯通訊表格：
在項目窗口中點選Modbus Master: 專案名稱→表格編輯→Modbus Maste→右鍵單擊后，
在項目窗口中點選Modbus Master: 專案名稱→表格編輯→Modbus Maste→右鍵單擊后，

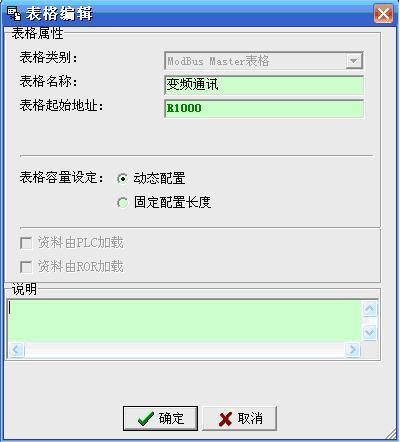

點選“新增表格”會跳出如下圖。
表格類別：固定為“Modbus Master表格”。
表格名稱：可為聯機表格輸入一容易辨識的名稱，方便日后修改或錯用。
表格起始地址：輸入指令（FUN150）所用的通訊程式（數據傳輸表格）起始緩存器SR的起始位置。

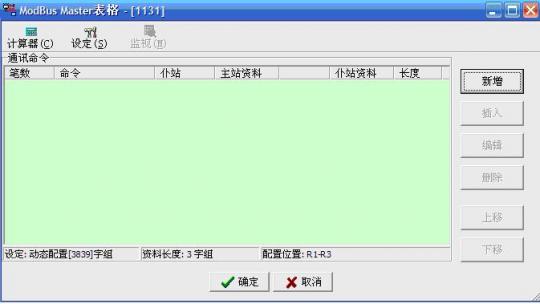

設定好后點擊確定，跳到以下界面：
仆站站號：變頻器設定地址
仆站數據起始位置：變頻器的地址，變頻器的地址轉換為MDBUS地址:16進制轉換成10進制+400001
如：1000H 轉換成 4096+400001=404097
有關（FUN150M-BUS）的詳細應用請參考《使用手冊—Ⅱ》12.2 FUN150(ModBUS)通訊聯機指令的應用。

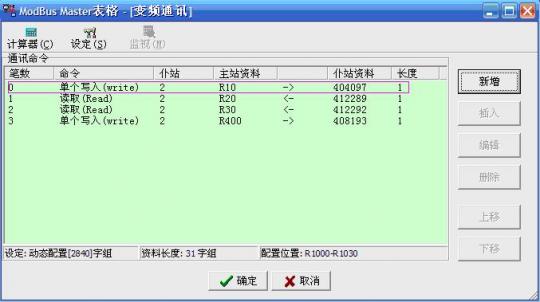

設好后點擊確定，出現下圖里面的第0筆，就這樣設定好我們需要跟變頻器設定（或讀取）的所有所有數據。
仆站數據起始位置：變頻器的地址，變頻器的地址轉換為MDBUS地址:16進制轉換成10進制+400001
如：1000H 轉換成 4096+400001=404097
有關（FUN150M-BUS）的詳細應用請參考《使用手冊—Ⅱ》12.2 FUN150(ModBUS)通訊聯機指令的應用。
設好后點擊確定，出現下圖里面的第0筆，就這樣設定好我們需要跟變頻器設定（或讀取）的所有所有數據。

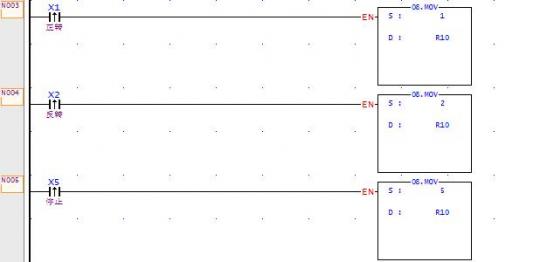

2、控制變頻器的正轉、反轉和停止（通訊表格第0筆）

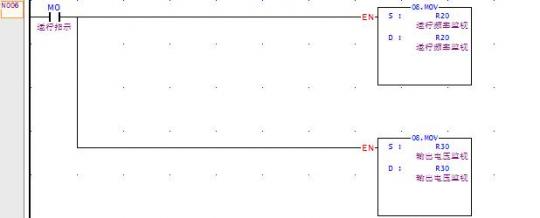

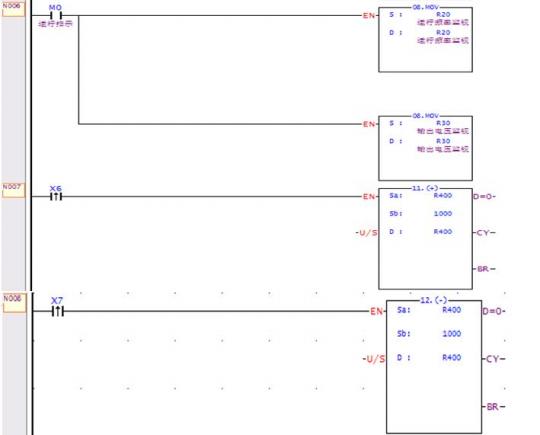

3、監視變頻器的輸出頻率和輸出電壓（通訊表格第2、3筆）

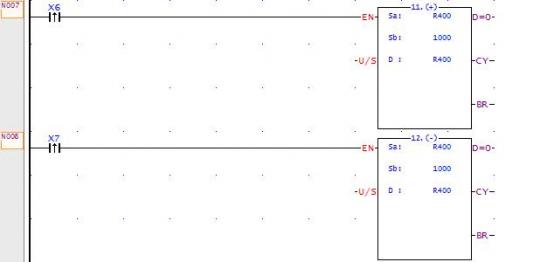

4、調節變頻器的頻率（通訊表格第4筆）
備注：
1、 如要實現變頻器的其他功能,可以參考變頻器的說明書進行設置和編程.
2、 可以用MOV指令定義端口參數或直接在PLC軟件聯機時對端口進行設置.(9600,E,8,1)。
1、 如要實現變頻器的其他功能,可以參考變頻器的說明書進行設置和編程.
2、 可以用MOV指令定義端口參數或直接在PLC軟件聯機時對端口進行設置.(9600,E,8,1)。

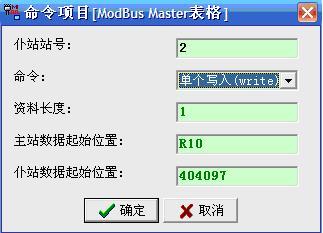

點擊新增：
仆站站號：變頻器設定地址
仆站數據起始位置：變頻器的地址，變頻器的地址轉換為MDBUS地址:16進制轉換成10進制+400001
如：1000H 轉換成 4096+400001=404097
有關（FUN150M-BUS）的詳細應用請參考《使用手冊—Ⅱ》12.2 FUN150(ModBUS)通訊聯機指令的應用。
設好后點擊確定，出現下圖里面的第0筆，就這樣設定好我們需要跟變頻器設定（或讀取）的所有所有數據。
仆站數據起始位置：變頻器的地址，變頻器的地址轉換為MDBUS地址:16進制轉換成10進制+400001
如：1000H 轉換成 4096+400001=404097
有關（FUN150M-BUS）的詳細應用請參考《使用手冊—Ⅱ》12.2 FUN150(ModBUS)通訊聯機指令的應用。
設好后點擊確定，出現下圖里面的第0筆，就這樣設定好我們需要跟變頻器設定（或讀取）的所有所有數據。
2、控制變頻器的正轉、反轉和停止（通訊表格第0筆）
3、監視變頻器的輸出頻率和輸出電壓（通訊表格第2、3筆）
4、調節變頻器的頻率（通訊表格第4筆）
備注：
1、 如要實現變頻器的其他功能,可以參考變頻器的說明書進行設置和編程.
2、 可以用MOV指令定義端口參數或直接在PLC軟件聯機時對端口進行設置.(9600,E,8,1)。
1、 如要實現變頻器的其他功能,可以參考變頻器的說明書進行設置和編程.
2、 可以用MOV指令定義端口參數或直接在PLC軟件聯機時對端口進行設置.(9600,E,8,1)。
