一、機組技術概況概述
上引法連鑄無氧銅材工藝，是國際80年代末新技術，主要用于生產光亮、大長度、高導電率的無氧銅桿、線。它把傳統的銅線生產的熔銅—鑄錠—加熱—開坯—軋制—剝皮—拉伸等工序，簡化為熔銅上引連鑄兩道工序。
機組采用微機監控，交流伺服電機驅動，具備優良的軟件支持系統，使系統具有寬廣的調速范圍，使生產過程控制更為簡單可靠，上引連鑄銅桿質量更加穩定，成材率高。熔銅爐采用先進的精煉技術，設置熔化、保溫爐三連體結構，高效節能，生產成本低，無三廢污染，該機組從上引連鑄、牽引、收卷實現了機電一體化，本機組可生產ф8、ф14.4、ф17、ф20光亮大長度含氧量低的銅桿線。
1、機組技術設備特點
1．采用交流伺服電機驅動，微機（PLC）控制連鑄速度、節距、牽引頻率，具有高分辨率、高精度驅動，高的響應速度，完成拉—停—停—反推運動，使連鑄銅桿質量穩定，成材率高，上引速度0-3米/秒。并能在線調整連鑄節距大小、牽引頻率、反推量，操作更簡便，克服了傳統打鏈，超越離合器機械牽引的諸多弊端。
2．連鑄機采用四立柱式結構，剛性好，克服了單柱式連鑄機面板振動不穩而影響銅桿質量。由于鑄機面板和兩端設置雙電機驅動，能生產兩種不同規格銅桿，更換工裝可生產銅管、棒、扁帶。
3．熔化爐和保溫爐設置三聯體、四聯體組合結構，可實現大塊廢紫銅下料（或電解銅整板下料），高效節能，無三廢污染。
4．機組連鑄銅桿特性：（1）密度8.9kg/dm3；（2）軟態電阻率≤0.017241Ωmm2/m；（3）含氧量 ≤10PPM（0.001%）；（4）抗拉強度≥280N/mm；（5）伸長率≥4%。注：用1#電解銅原料生產可保證以上特性，用光亮廢電線電纜原料生產，可保證拉線絲至0.12mm，但電阻率不保。
2、主要技術參數
(1)主要工藝流程：用廢紫銅料投入熔化爐中熔煉，在銅液上覆蓋木炭，使銅液與空氣隔離并對之還原除氧，熔化爐底部與保溫爐連通，熔化的銅液由此流入保溫爐中。保溫爐的銅液上覆蓋石墨片，以隔離空氣和防止熱輻射，銅液在此得到進一步的精煉并保持在******結晶溫度，將結晶器裝在牽引機上，接通冷卻水，將牽引桿通過結晶器插入銅液中，銅液在結晶器中不斷地結晶、冷卻，被牽引拉出即為銅桿。
(2)主要技術參數
本機組更換工裝可生產：銅管材、銅扁帶材、 上引連鑄ф8MM黃銅線絲材。

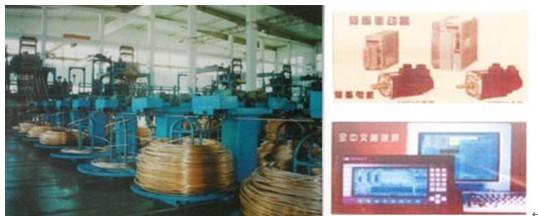

上圖：設備外形
二、系統架構
主要產品功能規格
（1） 控制器：永宏FBs-14MCT主機，8點DI，6點DO繼電器輸出最高脈沖頻率達200K；
（2） 伺服：使用位置控制模式（脈沖+方向）；
（3） 人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC脈沖輸出來控制伺服進行定長拉料。

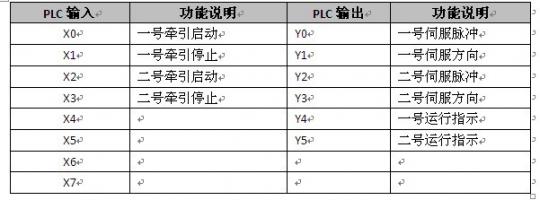

I/O配置
主機FBS-20MA：
三、工作流程

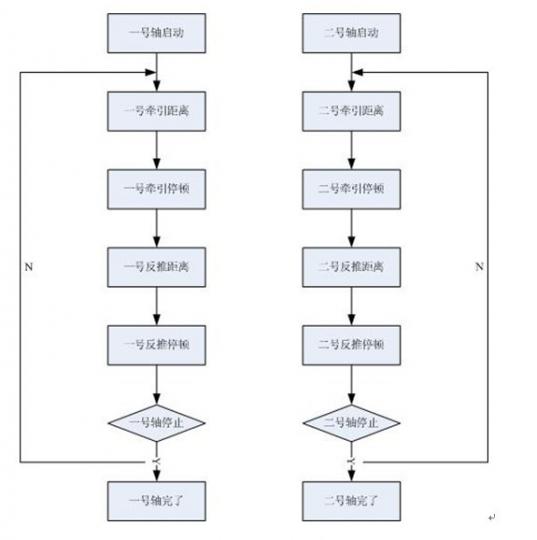

通過按鈕控制一號軸、二號軸伺服電機啟動停止，通過人機界面設定牽引、反推長度及停頓時間，具體流程如下：
四、結束語
永宏P(guān)LC以它的高精度、高穩定性及超高的性價比，使其在工業電爐行業中得到廣泛的應用；此上引法連鑄機組使用永宏P(guān)LC作為控制核心，使其穩定性得到大大的提高。
作者：王遠東
