【控制要求】

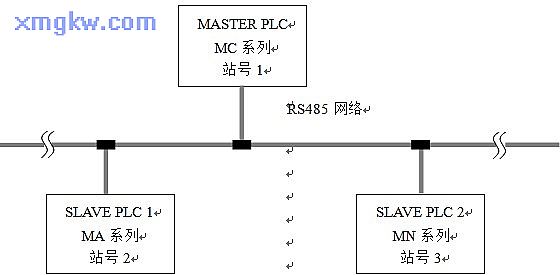

主站PLC以通訊的方式控制 2 臺從站 PLC 的啟動和停止。【必要參數設置】

※ 當出現 PLC因參數設置錯亂而導致通訊異常時，可先在 WinProladder編程軟件菜單中點選：

PLC?快捷操作 ?初始化全部資料，使 PLC回歸出廠值后，再按照上表進行設置。【組件說明】

PLC 元件	控制說明
X0	Slave 1啟動/停止控制， =1，Slave 1啟動 =0，Slave 1停止
X1	Slave 2啟動/停止控制， =1，Slave 2啟動 =0，Slave 2停止

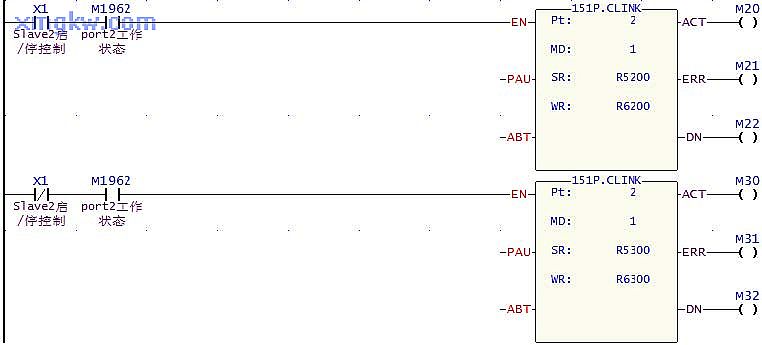

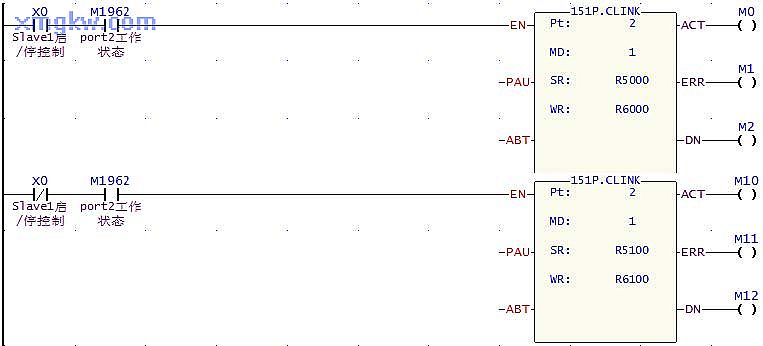

【控制程序】【程序說明】

1. X0,X1兩個開關的 ON/OFF狀態分別對應兩臺 slave PLC的run/stop，因此在程序中用這四個狀態啟動 4個 CLINK指令，發送通訊命令，即可達到控制要求。
2. CLINK指令的參數 MD選擇1，表示 “自由通訊協議， PLC主動”。

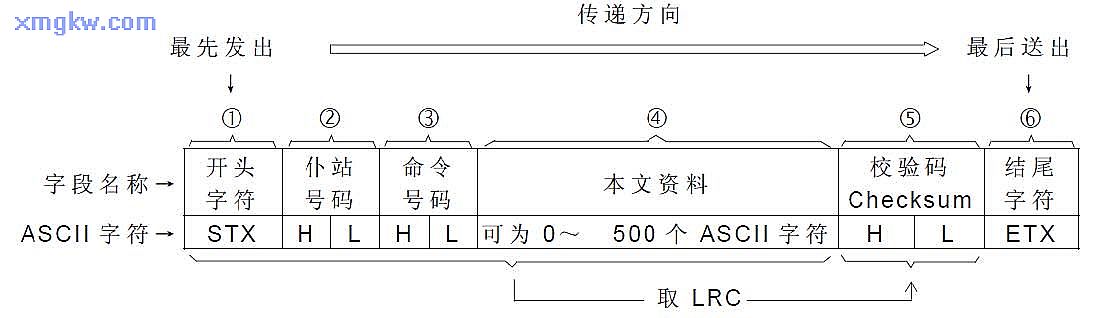

以下是永宏通訊協議標準數據幀結構：

其中，命令碼為 “41”表示“PLC的RUN/STOP控制”,而控制碼 =0，表示 stop；=1，表示 run。

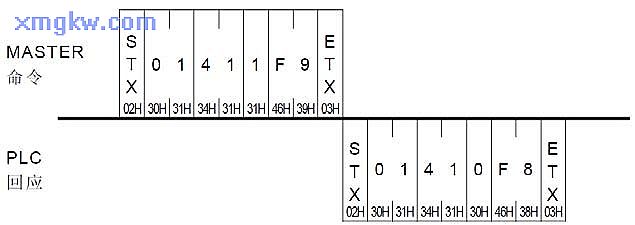

以上圖為例，站號 01，命令碼 41，數據為 1，即是 Master向站號為 1的PLC發送“run”命令。而返回的PLC回應數據中，錯誤碼為 0，表示通訊成功。

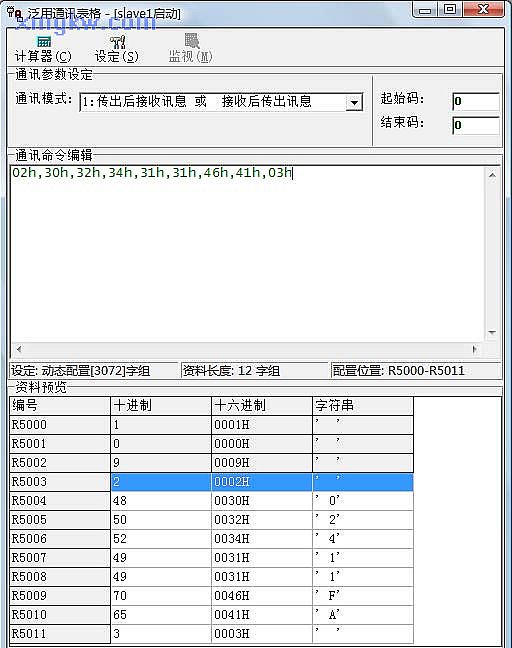

通訊表格的建立：以程序范例中的第一個 CLINK指令為例， Master向站號為 2的PLC發送“run”命令，則建立的泛用通訊表格如下
其中，通訊模式設定為 1：“傳出后接收訊息或接收后傳出訊息 ”；這樣，就可以通過比較回應的內容，判斷成功通訊與否。回應內容的長度存放在 WR+08,內容存放在 WR+09為起始的緩存器列表。
